Projekt 04120A
Roco 04120A - BR 23
Stichworte: Blockierte Räder, Lockere Lötstellen, Haftreifentausch, Zinkpest, Rauchgenerator-Test, Wartung
Erwerb
Diese Lok stammte aus einem Nachlass und soll vor dem Verkauf instand gesetzt werden da sie einige Mängel aufwies und getestet werden soll.
Doch um welches Modell handelt es sich eigentlich?

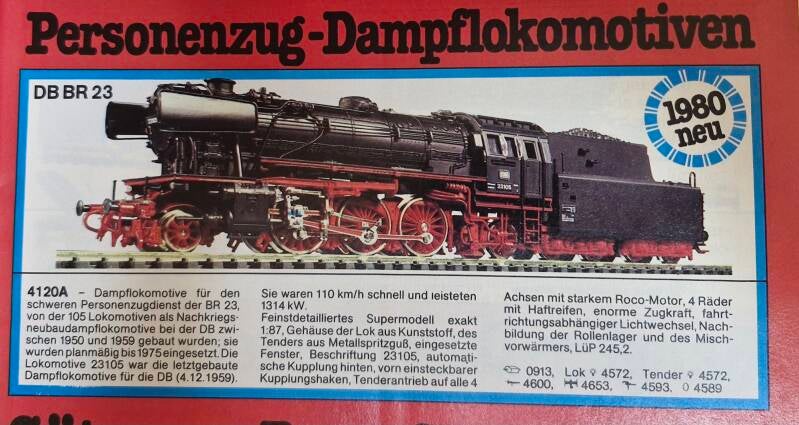

Die BR 23 mit der Artikel-Nummer 04120A wurde 1980 von Roco als Neuheit angekündigt und war vor allem optisch ein sehr gelungenes Modell mit vielen filigranen Details [1]. Der Motor befand sich, wie üblich, im Tender - über eine Stromfeder-Kupplung wurde der Strom auch nach vorne für den Betrieb des Fahrtlichts und eines Rauchgenerators geleitet. Zurecht wurde dieses Modell tausendfach verkauft und ist auch heute noch eine der am weiten verbreitetsten Dampfloks des frühen Roco-Sortiments.
Nun wollen wir uns die Problemchen des uns vorliegenden Exemplars mal etwas genauer anschauen.
Diagnose

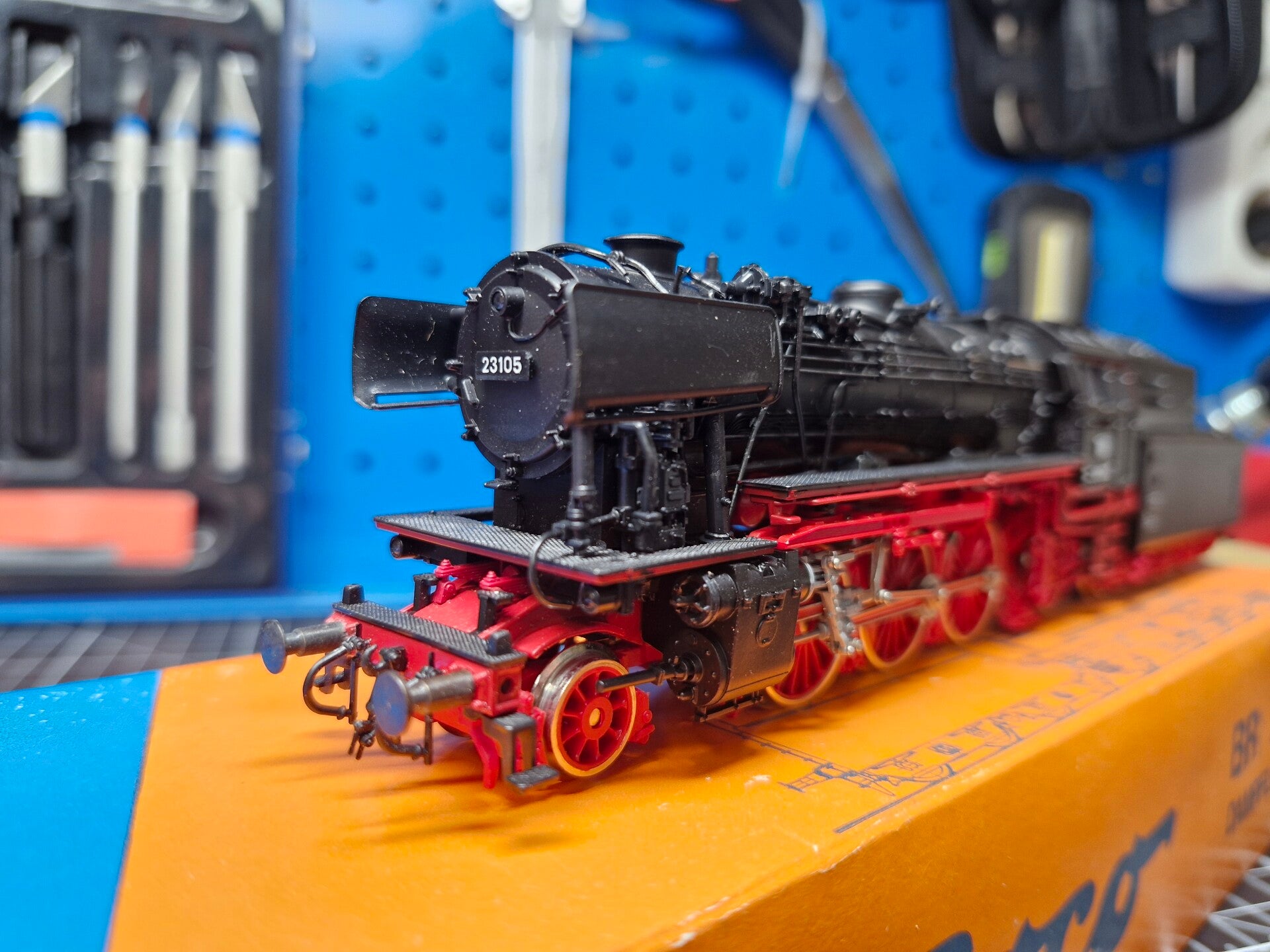

Die Lok war optisch für ihr Alter in sehr gutem Zustand. Sie schien teils mit Zurüstteilen ausgerüstet zu sein und hatte kaum Laufspuren.
Erstes erkennbares Manko war der Bereich vor dem rechten Vorderpuffer wo sich ein optisches Manko in Form eines Pilzes oder weißen Ausblühung breit gemacht hat. Außerdem war erkennbar, dass die Haftreifen mehr als verbraucht und nicht original waren.
Auch interessant zu sehen waren die verschiedenen Farbtöne der Puffer - sie schienen aus zwei komplett verschiedenen Material-Chargen zu kommen mit denen jeweils der gewölbte und der flache Puffer nachgebildet waren.
Beim Fahrtest zeigte sich funktionierendes Licht bei Vor- und Rückwärtsfahrt, welches jedoch vor allem vorne auch bei hoher Fahrgeschwindigkeit teils kaum erkennbar war: Eine Konsequenz der sehr kleinen Laternen und Lichtleiter, welche mit einer Mini-Birne ausgestattet waren. Die Vorderachsen der Lok blockierten oft - besonders bei Vorwärtsfahrt und im Kurvenbereich [2]. Hier mussten wir also auch etwas dagegen tun.
Als nächsten Schritt müssen wir die Lok vom Tender trennen und anschließend weiter auseinanderbauen - und können bei Gelegenheit gleich Ersatzteile bestellen.
Ersatzteile
Haftreifen für dieses Modell gibt es beispielsweise günstig beim tschechischen Drittanbieter Kamodel [3]. Dieses Modell taucht sogar auf der Artikel-Referenz-Liste auf der KaModel-Homepage auf wo ausgewiesen wird, dass dieses Modell Haftreifen den Typ 3G/0,5 benötigt.
Original-Haftreifen von Roco sind übrigens nicht zu empfehlen: Die passenden Artikel werden schon lange nicht mehr hergestellt, und in den Restbeständen hat sich im Laufe der Zeit mit an Sicherheit grenzender Wahrscheinlichkeit der Weichmacher herausgelöst, was die Reifen deshalb spröde und unbenutzbar macht.
Andere Roco-Dampfloks haben an den Lok-Rädern übrigens ebenfalls teilweise Haftreifen - aus dem Grund, dass eben diese Räder (wie auch bei unserem Modell) gerne einmal blockieren wenn Kleinigkeiten nicht stimmen. Für unser Modell müssen wir jedoch andere Lösungen für die Blockade finden.
Apropos Ersatzteile: Dieses spezielle Modell der BR 23 ist übrigens für den Einbau eines Dampfgenerators vorbereitet, was wir später noch testen werden: Ein dazu passendes und verbreitetes Modell ist etwa der Seuthe Steck-Dampfgenerator Nr. 10 [4].
Auseinanderbau Lokgehäuse
Die Lok kann man sehr einfach vom Tender trennen indem man die große Messingschraube unterhalb der Lok aufschraubt - anschließend kann man das Drehgestell des Nachläufers entfernen und den Verbinder von Tender herausziehen welcher zwei Stromfedern enthält. Diese pressen auf zwei blanke, glatte Gegenstücke in der Lok: Somit ist kontinuierlicher Stromfluss auch bei Kurvenfahrt sichergestellt.
Die beiden Gegenstücke sind auf stromführende Kabel festgelötet und auf einem Plastik-Steckteil festgemacht. Für das weitere Zerlegen der Lok müssen wir nun die beiden Kabel ablöten und das Steckteil entfernen. Beim freigelegten Unterbau kann man nun sehr gut den Aufbau der Aufnahme für einen Dampfgenerator erkennen.
Nun kommen wir gleich zum ersten Behebungsansatz des Hauptproblems - nämlich der blockierenden Achsen der mit dem Kuppelgestänge verbundenen Lokachsen. Da wir keine Haftreifen auf den Lokrädern haben gibt es noch eine andere Möglichkeit, die Reibung zwischen Radlaufflächen und Schienen zu verbessern - nämlich das Gewicht zu erhöhen. Unsere Lok besitzt bereits ein Ballastgewicht im Kessel - man könnte jedoch noch weitere Metallteile hinzufügen um die Traktion zu verbessern. Dazu müssen wir erst mal Zugang zum Kessel bekommen, was sich jedoch außergewöhnlich schwierig gestaltet: Nach Abnahme der Führerstands-Rückwand kommen wir nämlich nicht mehr weiter da bei unserem Exemplar die Inneneinrichtung zu fest im Führerstand eingeklemmt ist: Normalerweise kann man diese mit etwas Hebelwirkung und Herumprobieren nämlich herausziehen.
Bei solch alten und mit der Zeit spröder werdenden Komponenten ist es dann auch keine gute Idee, es mit Gewalt zu versuchen - wir belassen es daher beim Versuch und müssen unser Problem daher auf andere Art und Weise lösen.
Warum lässt sich die Platte mit der Inneneinrichtung nicht herausziehen? Die Vermutung war, dass sich das Kesselgehäuse im Laufe der Zeit etwas verformt hat und dadurch die Platte einklemmt. Diese Verformung geschah wahrscheinlich nicht ganz freiwillig: Zu dieser Zeit, Ende der 70er und Anfang der 80er-Jahre, hat Roco nämlich leider viele metallische Teile verbaut die an der umgangssprachlich als "Zinkpest" bezeichneten interkristallinen Korrosion leider und dann Jahrzehnte später Probleme machen indem sie sich nach allen Seiten ausdehnen - wie also vielleicht auch das Ballastgewicht im Kessel. Später im Projekt kommen wir dann noch zu einem anderen, augenscheinlichen Beispiel dieses unschönen Verhaltens metallischer Ballast-Bauteile.
Das Gehäuse lässt sich übrigens noch weiter zerlegen, was für die Reinigung oft sehr hilfreich ist - unter anderem kann man die Tenderkuppel-Platte und die filigranen seitlichen Kesselleitungen abklipsen. Bei dieser Gelegenheit kann man auch gleich die Tenderkupplung etwas mit einem Glasfaserstift abschleifen, um den Kontakt zur Tenderfeder zu verbessern. Selbige Prozedur kann man auch auf den Federn des Tenders durchführen.
Hier identifizieren wir gleich das nächste Problem: Eine dieser Federn ist nämlich im Laufe der Zeit locker geworden und kann frei herumschwingen - diese Feder müssen wir später dann wieder seitlich mit einer Zange ordnungsgemäß einklemmen.
Wartung der Tenderteile
Das Tendergehäuse kann man entfernen indem man eine einzelne Schraube löst: Man bekommt daraufhin direkten Zugang zum Motor und zu den Platinen, sowie zu den etwas eigenwilligen Aufhängungen der beiden Tender-Drehgestelle.
Die gesamten Drehgestelle sind nämlich auf zwei horizontal eingepressten Pins gelagert welche man erst aus dem Tender herausbekommen muss, um beispielsweise die Getriebe zu warten. Und als ob das noch nicht genug wäre ist auf den Pins mittig auch noch ein Getriebezahnrad aufgesetzt - außerdem befindet sich noch eine Springfeder direkt unter den Drehgestellen: An Herausforderungen, alles später wieder heil zusammenzubekommen mangelt es also nicht.
Wie bekommt man diese Pins also heraus? In einem anderen Projekt wurden die Achsen von Radsätzen mit kleinen Abzieh-Vorrichtungen abgezogen und wieder hineingepresst - für diese Pins jedoch sind diese Vorrichtungen zu klein. Falls man das Glück hat, wie wir eine kleine Standbohrmaschine zu besitzen kann man die Pins auch damit herauspressen wenn man einen ähnlich dimensionierten, längeren Dorn oder Rundstab sein Eigen nennen kann - auch ein umgedrehter Bohrer etwas kleinerer Nenngröße kann verwendet werden.
Nach dem Herauspressen des Pins kann man die Drehgestelle nach unter herausheben - dabei muss man gleich mehrere Dinge beachten: Auf dem Pin selbst befindet sich tatsächlich ein Getriebezahnrad welches das Getriebe im Radgestell mit der Schnecke auf der Oberseite des Pins verbindet. Außerdem befindet sich eine kaum sichtbare Sprungfeder direkt unter dem Drehgestell welche gerne mal herausspringt und verlorengeht wenn man nicht aufpasst. Schließlich hängen auch noch Stromkabel an den Stromabnehmern der Achsräder - und diese gingen bei unserem Modell gleich mal quasi von selbst ab - wir hätten Sie für die Wartung aber sowieso ablöten müssen.
Die vertikal geteilten Getriebeschalen des Gestells bekommt man auseinander indem man seitliche Rastnasen beispielsweise mit einem kleinen Schraubenzieher aushebelt und die Längs-Rastnasen heraushebelt.
Bei einem Gestell sind die Stromfedern fix mit den Getriebeschalen verschweißt, beim anderen nicht - es könnte sich auch hier (so wie beim Projekt des ICE 2) um Absicht oder um einen Fehler während der Produktion handeln. Auch die Enden dieser Stromabnehmer und die Kontaktpunkte der Lötstellen können mit einem Glasfaserstift abgeschliffen werden.
Anschließend können alle Teile vorgereinigt werden und nehmen ein verdientes Bad in SR24 Modellbahnöl. Nach dem Trocknen und der Feinreinigung kann man dann beginnen, die Teile in umgekehrter Reihenfolge wieder zusammenbauen. Dabei findet man auch so manche Fremdkörper - in unserem Fall einen metallischen Span welcher wohl nicht sehr gesund für die Zahnräder sein dürfte.
Zuvor müssen auch noch die neuen Haftreifen vom Typ 3G/0,5 aufgezogen werden, was zum Beispiel sehr gut mit einem Zahnstocher funktioniert.
Die üblichen Wartungsschritte beinhalten dann Reinigen aller Stromabnehmer, Ölen aller Lagerstellen - insbesondere jene des Motors - sowie einfetten der Getriebezahnräder mit Spezialfett. Nicht wundern falls das Spezial-Getriebefett von Roco verwendet wieder: dieses ursprünglich weiße Fett verfärbt sich nach kurzer Zeit an der Luft gelblich-braun.
Das erneute Festlöten der Stromkabel an die Stromfedern ist nicht trivial da die Kabel relativ kurz sind und um die Achsen und die Schnecke geführt werden müssen - während des Lötvorgangs muss man auch noch höllisch aufpassen, keine Plastikteile irrtümlich anzuschmelzen. Etwas Lötfett kann ebenfalls dabei helfen, ein gutes Lötergebnis zu erzielen.
Der Zusammenbau der Getriebe-Drehgestelle mit dem Tenderrahmen ist sehr komplex: Man muss nun in umgekehrter Reihenfolge den langen Befestigungs-Pin wieder einpressen, das Getriebezahnrad dabei zentral auf den Pin bekommen (zwischen die beiden Hälften der Getriebeschalen und außerdem die Feder noch an ihren Platz bekommen, und das alles mit den bereits festgelöteten Kabeln im Weg - fast ein Ding der Unmöglichkeit: Zumindest sollte man für diese Schritte einige Zeit einplanen und dabei möglichst die Federn nicht verlieren da diese gerne auch herausspringen.
Etwas leichter geht das alles von statten wenn man es schafft, wenn man es vor dem Pressvorgang irgendwie schafft, von der Unterseite einen kleinen Dorn hineinzustecken damit das Getriebe-Zahnrad schon einigermaßen richtig positioniert ist bevor man den Pin ganz hineindrückt.
Falls man es nicht schafft, die Sprung-Federn während des Hineinpressens zu positionieren kann man es auch noch nachträglich machen indem man die Feder zunächst, auf einem Zahnstocher geführt, zum Beispiel mit einer dünnen Pinzette zusammenpresst und dann in die vorgesehene Aufnahme schiebt.
Abschließend wieder die üblichen Wartungsschritte - Spezialfett auf die Zahnräder sowie harzfreies Öl auf alle Lagerstellen - danach können die Deckel der Getriebeunterseite wieder eingeklipst werden.
Vor dem Aufsetzen des Tendergehäuses müssen wir nochmals kontrollieren, dass alle Kabel richtig liegen - außerdem wurde die Isolierung einer freien Lötstelle etwas gekürzt und anschließend mit Kapton-Band noch etwas verbessert um zu verhindern, dass es durch Berühren anderer Metall-Leitungen zu Kurzschlüssen kommt.
Wartung der Lok
Nach Abnahme des Gehäuses können wir nun die Lok weiter zerlegen um alle Teile zu warten und hoffentlich damit die Blockade der Räder aufzulösen. Das untere Bremsgestänge können wir einfach abnehmen indem wir die seitlichen Plastik-Pins herausziehen - anschließend bietet es sich an, für den späteren Zusammenbau ein paar Referenzfotos des Gestänges zu machen bevor die teils sehr ähnlichen Kleinteile zerlegt und gereinigt werden.
Nun kann man vorsichtig das Gestänge der Steuerung vom mittleren Treibrad der Lok trennen was man bei diesem Modell mit einem Mikro-Schlitzschraubendreher bewerkstelligen kann - auch hier ist es wichtig, festzuhalten welche der winzigen Schrauben an welchem Rad das Gestänge zusammenhalten. Nach Lösen der Kuppelstangen kann man auch die Bremsklötze herausnehmen welche sich eng anliegend und in eine Plastikaufnahme gezwängt zwischen den Rädern befinden - auf diese speziellen Teile werden wir später nochmals zurückkommen.
Sind alle Schräubchen und Stangen gelöst ist es Zeit, die Bodenplatte abzunehmen welche man relativ einfach mit einem kleinen Schraubenzieher aushebeln kann indem man das Ende des Werkzeugs in die rechteckigen Öffnungen hineinschiebt.
Um die Steuerung vom Lokrahmen abzubekommen muss man etwas aufpassen, die einzelne, kleine Rastnase am hinteren Ende des Steuerungsrahmens nicht zu sehr zu beschädigen. Diese Plastiknase sitzt relativ fest und muss beispielsweise mit einem Dorn herausgeschoben werden indem man sie in die richtige Richtung drückt.
Jetzt kann man die Steuerung auch vorne vom Rahmen herunterhebeln. Weiteres Zerlegen ist nicht mehr nötig: Man kommt nun sehr gut an alle beweglichen Teile zur Wartung und Reinigung heran.
Zunächst jedoch können wir noch die Aufnahme für einen Dampfgenerator kurz testen während alle Kleinteile wieder einmal ein SR24-Bad genießen. Dafür eignet sich beispielsweise, wie oben bei den Ersatzteilen angegeben, ein Seuthe Nr. 10 Steck-Dampfgenerator. Für den Test muss man einfach die beiden Kontakte der Aufnahme mit Spannung versorgen. In unserem Fall verwendeten wir zum Testen ein Gleichstrom-Labornetzteil mit Krokodilklemmen mit Viessmann Dampfdestillat: Ab ca. 8 Volt sieht man nach Befüllung mit Destillat deutliche Dampfentwicklung [5]. Eventuell muss mal die zylindrische Metall-Generatorschale etwas oval drücken, um besseren stromführenden Kontakt zur Aufnahme sicherzustellen.
Nach dem Ölbad der Kleinteile war das SR24-Öl wieder einmal ziemlich verschmutzt - um es weiterhin zu verwenden reicht es übrigens oft aus, das Öl durch einen Kaffeefilter durchfließen zu lassen und die Menge anschließend wieder etwas aufzufüllen.
Nun können wir noch kurz den kleinen optischen Makel beim vorderen Puffer korrigieren: Die bei der Diagnose erwähnte weiße Ausblühung lässt sich einfach mit einer nicht zu harten Bürste langsam abschrubben, danach sind keine Rückstände mehr zu sehen.
Beim Zusammenbau der Lok werden wie üblich wieder alle Lagerstellen geölt - auch bei der Steuerung werden alle winzigen Gelenke mit einem ebenso winzigen Tropfen Öl beträufelt um alles reibungsarm und beweglich zu halten.
Nun kommen wir an diesem Punkt nochmals an die oben erwähnten roten Plastik-Bremsklötze zurück welche zwischen den Rädern passgenau eingebaut werden: Einige davon scheinen nämlich an den Radflächen zu schleifen, weswegen sich die Räder in bestimmten Stellungen sehr schwer drehen lassen. Da alle Räder später mit dem Gestänge zusammengekuppelt sind kann dieser Effekt sehr leicht dazu führen, dass die Räder beispielsweise in bestimmten Kurvenradien blockieren.
Woran liegt es nun genau, dass diese Teile an den Radflächen schleifen? Es ist durchaus denkbar, dass dieser Effekt schon ab Werk aufgetreten ist da diese Teile bei näherer Betrachtung nicht alle einwandfrei produziert wurden - insbesondere befindet sich an den den Radlaufflächen zugewandten Flächen noch ein Grat vom Spritzguss-Verfahren welcher beim passgenauen Einbau an den Rädern schleift.
Diesen Grat kann man vorsichtig entfernen - beispielsweise mit Schleifpapier, einer kleinen Feile oder einem Cutter-Messer. Nach dieser Korrektur schliffen die Bremsklötze tatsächlich nicht mehr an den Radlaufflächen, und die Räder drehten sich wieder leichtgängig durch - so, wie es sein sollte. Dies wurde auch mit einem kleinen Handrolltest bestätigt: Unsere Blockadeprobleme scheinen nun gelöst [6].
Nun kann die fertig gewartete Steuerung wieder vorsichtig montiert werden - ein spezielles Augenmerk muss man auf die kleine Kurbelstange legen welche den oberen Teil der Steuerung mit dem mittleren Rad verbindet: Diese muss vorbildgerecht angebracht werden und darf sich beim Drehen nicht schräg "überdehnen": Sie muss daher in der richtigen Position des Verbindungspins am Rad einrasten.
Nun gibt es noch eine weitere Blockade zu lösen welche man leicht übersehen kann - nämlich jene des Nachläufers der Lok: Die Räder drehen sich trotz beträchtlichen Kraftaufwands sehr schwergängig, was man fälschlicherweise leicht als inkorrekte Spurweite interpretieren könnte. Der Grund dafür ist jedoch ein anderer: Nicht die Räder sind zu eng beieinander, sondern die Aufhängung hat sich zur Seite hin mit der Zeit ausgedehnt und schleift nun an der Innenseite der Räder.
Wie ist das möglich? Innerhalb der Aufhängung befindet sich ein metallisches Gewicht - und wenn man es genau betrachtet sieht man einige Risse, welche das Teil durchziehen. Diese Risse sind kein Zufall sondern die Folge einer historisch falschen Materialwahl durch den Hersteller: Durch die Beimengung falscher Legierungselemente kommt es nämlich fortlaufend zu interkristalliner Korrosion, weitläufig als "Zinkpest" bekannt. Die Metallteile dehnen sich fortlaufend immer weiter aus bevor sie, oft erst nach Jahrzehnten, aber unaufhaltsam, schließlich zu spröde werden und zerbröseln.
Gegen diese "Krankheit" hilft leider gar nichts: Die Teile sind nicht mehr zu retten. In unserem Fall kann man das metallische Gewicht einfach entfernen.. bei anderen Loks jedoch sind die Konsequenzen schwerwiegender, und man muss oft sogar die ganze Lok aufgeben. Ohne das Ballastgewicht dreht sich die Nachläuferachse tatsächlich wieder einwandfrei und leichtgängig.
Nach dieser letzten Korrektur können wir nun das Gehäuse wieder auf den Lokrahmen hinaufsetzen - davor muss man die beiden stromführenden Kabel wieder verlöten welche wir vor dem Auseinanderbau der Teile anfangs abgelötet hatten.
Beim Zusammenbau mit dem Tender muss man darauf achten, alle Teile wieder in der richtigen Orientierung zu verbauen - insbesondere die Plastikscheibe zwischen dem Nachläufer und der Tenderkupplung. Als letzten Schritt kann man das untere Bremsgestänge wieder einrasten.
Nun fehlt uns als letzter Schritt nur noch eine Testfahrt unserer wunderschönen Lokomotive - und diese verlief überraschend reibungslos und einwandfrei: Die BR 23 ist nun wieder vollständig instandgesetzt und einsatzbereit [7].
~HS~
Referenzen
[1] Roco Hauptkatalog 1980 - Foto
[2] BR 23 - erste Testfahrt - https://www.dropbox.com/scl/fi/ncc8g15ulylldk19zlu0a/BR-23-erste-Testfahrt.mp4?rlkey=580sgbidxbtn5xi8wimxtzkez&st=wgqlo9ki&dl=0
[3] KaModel Haftreifen für Roco - https://www.kamodel.com/de/domu/1253-23912-haftreifen-kamodel-fuer-hohoe-roco-lokomotiven-6stk.html#/238-haftreifen-3g_105_125_150mm6x/262-_haftreifendicke-035mm
[4] Seuthe Steck-Dampfgeneratoren für H0-Lokomotiven - https://seuthe-dampf.de/spur-h0/
[5] Test des Dampfgenerators der BR 23 - https://www.dropbox.com/scl/fi/4hb3x8qmfmc5z2w7xbji2/20261009_124826.mp4?rlkey=owc9xfb994o28dd9scm2ehgce&st=17fqyhgv&dl=0
[6] BR 23 - Rolltest nach Korrektur der Bremsklötze - https://www.dropbox.com/scl/fi/m49f7x6tmr3930gncq34c/20261013_213704.mp4?rlkey=ih4gd85hzo1fv1c8fjnj1byvj&st=5qr85s3c&dl=0
[7] BR 23 - Finale Testfahrt - https://www.dropbox.com/scl/fi/6m1w1jhpiqhi1vckwfi3m/BR-23-Finale-Testfahrt.mp4?rlkey=ukmuqg8c2mn7akyvd6fqakmo6&st=9x6kbiw7&dl=0
