Projekt 2026-43152

BRAWA 43152 - E 95

Stichworte: Schlechtes Fahrverhalten, lose Teile, Reparatur der Motorkopplung, defekter Stecker, Wartung

Erwerb

Diese an sich wunderschöne Lok wurde mit einer Auktion auf ebay erworben - die Bezeichnung war "Neu". Nach dem Öffnen der Verpackung war jedoch schnell klar, dass der Zustand alles andere als alles andere als neu zu bezeichnen war. Gleich nach dem Öffnen der Verpackung kam uns eine lose Schraube entgegen welche wir auf Anhieb nicht zuordnen konnten, es waren deutliche Laufspuren und Ölflecken zu sehen, und auch bei der Testfahrt zeigte sich sehr schlechtes Fahrverhalten.

Da es sich um einen Kommissionsverkauf eines gewerblichen Verkäufers handelte gab es ein 14tägiges Rückgaberecht von dem wir Gebrauch machen wollten. Der Verkäufer machte uns ein Angebot um eine Rückgabeprozedur zu vermeiden welche wir nach Bedenkzeit ablehnten. Daraufhin gab es jedoch ein zweites Angebot welches den ursprünglichen Kaufpreis fast halbierte - dieses Angebot wurde dann schließlich angenommen.

Doch um welche Lokomotive handelt es sich eigentlich?

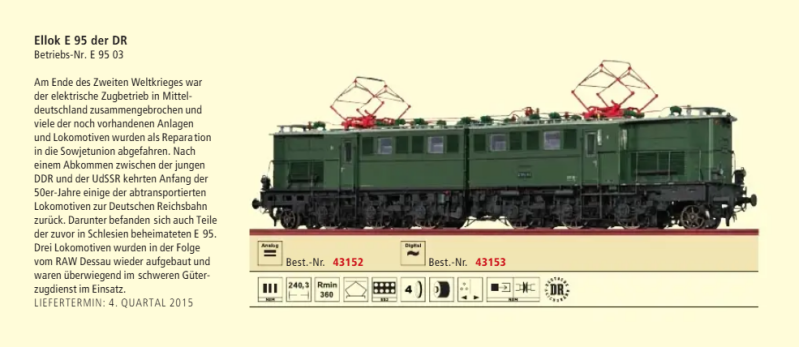

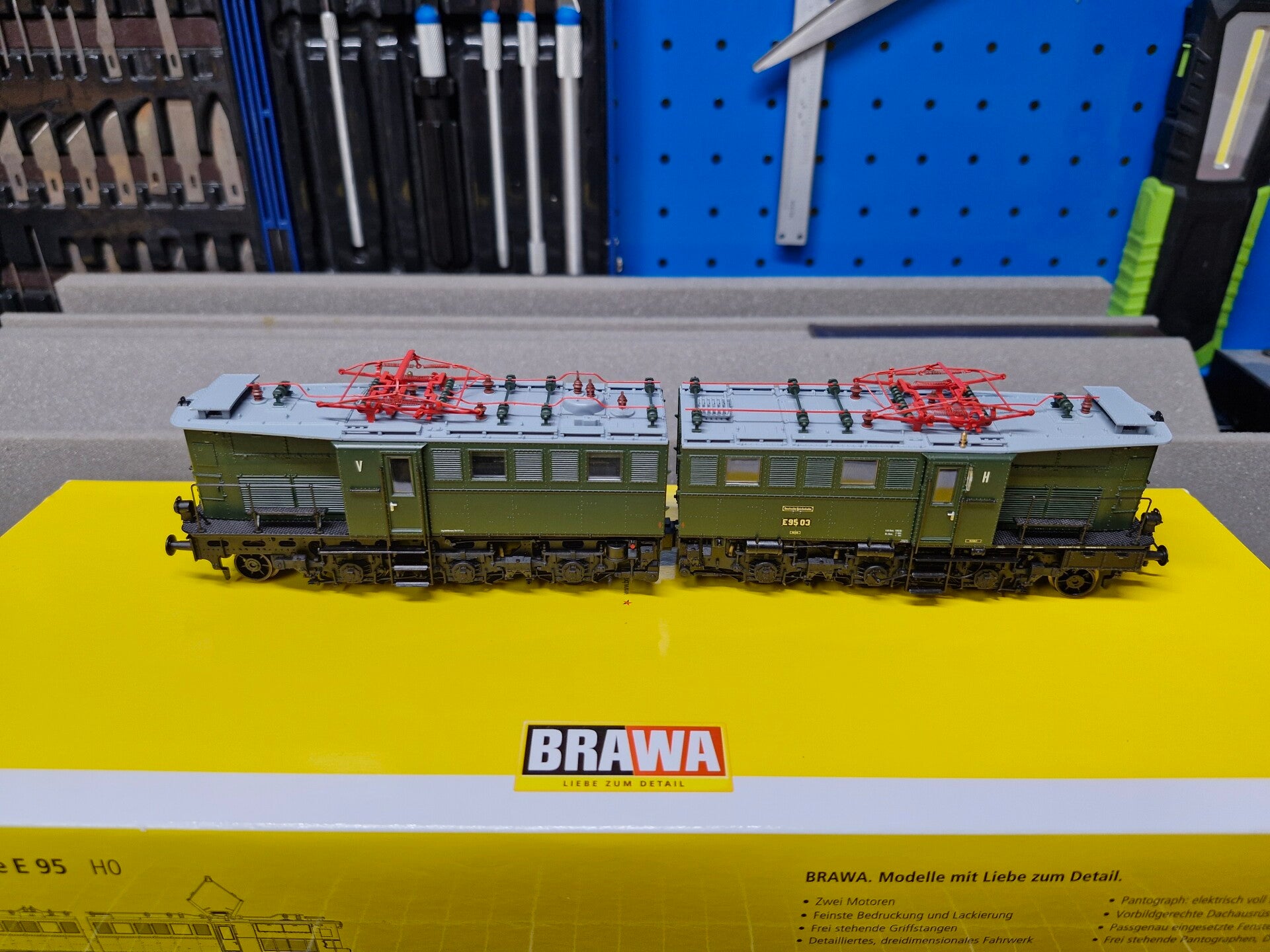

Die Museumslok E 95 der Deutschen Reichsbahn wurde im BRAWA Neuheitenkatalog 2015 auf Seite 12 als Artikel 43152 vorgestellt [1]. Wie bei BRAWA üblich handelt es sich hierbei um ein hochwertiges und optisch sehr filigranes Modell. Auch technisch ist die Lok mit 2 Motoren und Digital-Schnittstelle auf dem neuesten Stand und somit auch ein tolles Sammlermodell [2]: Eine Instandsetzung sollte sich also auf alle Fälle auszahlen.

Nun wollen wir uns erst einmal ansehen welche Probleme wir uns da eingekauft haben und wie wir sie am besten beheben können.

Diagnose

Ein Grund, warum wir uns dafür entschieden hatten, die Lok trotz der offensichtlichen Probleme zu behalten war die Tatsache, dass sie optisch fast neuwertig war. Optische Defizite bekommt man ohne teure Ersatzteile üblicherweise kaum korrigiert - technische Defizite jedoch kann man oft in den Griff bekommen wenn man sich zutraut, Hand an solch teure Modelle anzulegen. Außerdem gab es einen weiteren, nicht zu unterschätzenden Vorteil: Die umfangreiche Original-Anleitung war nämlich auch dabei.

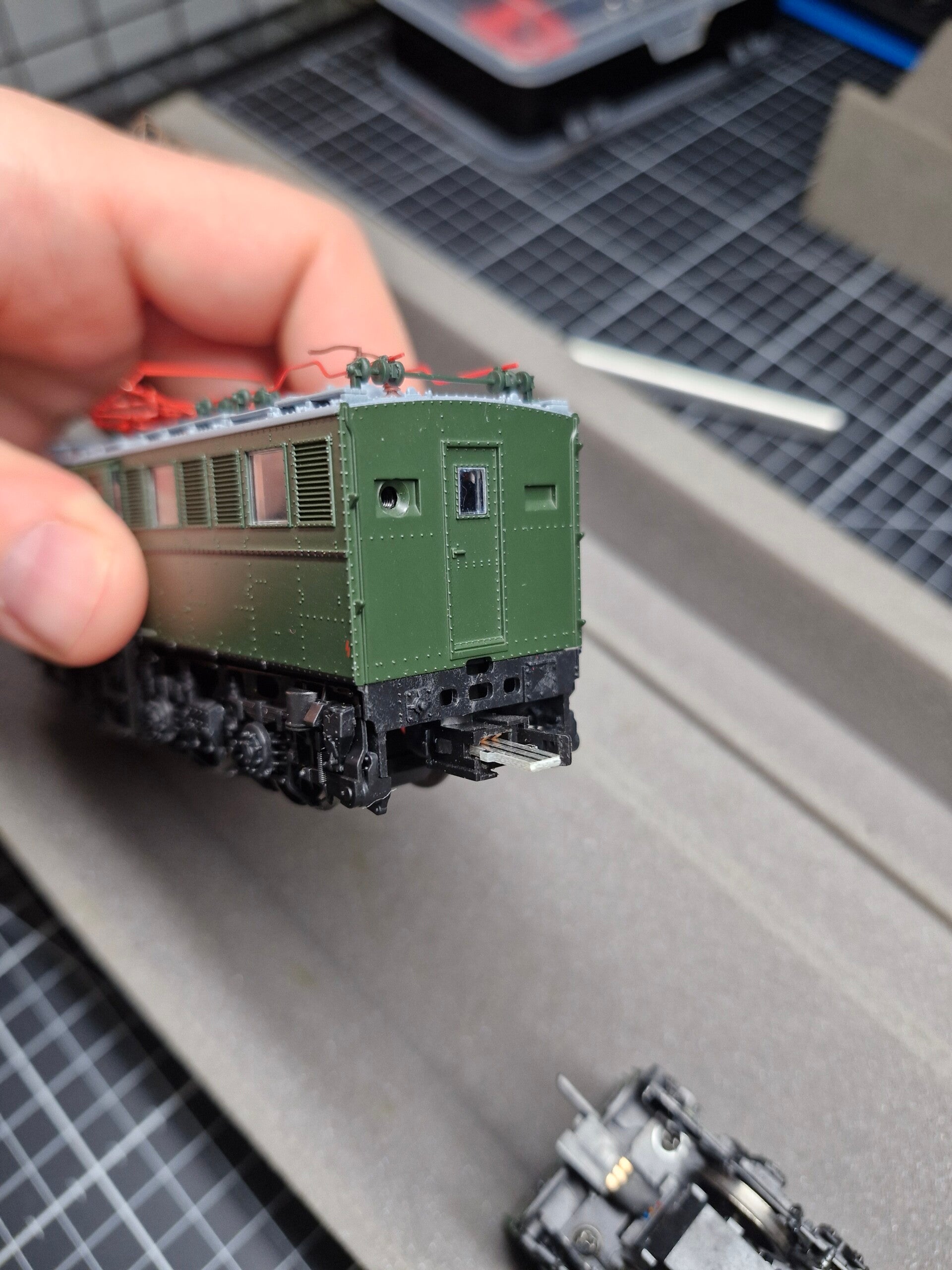

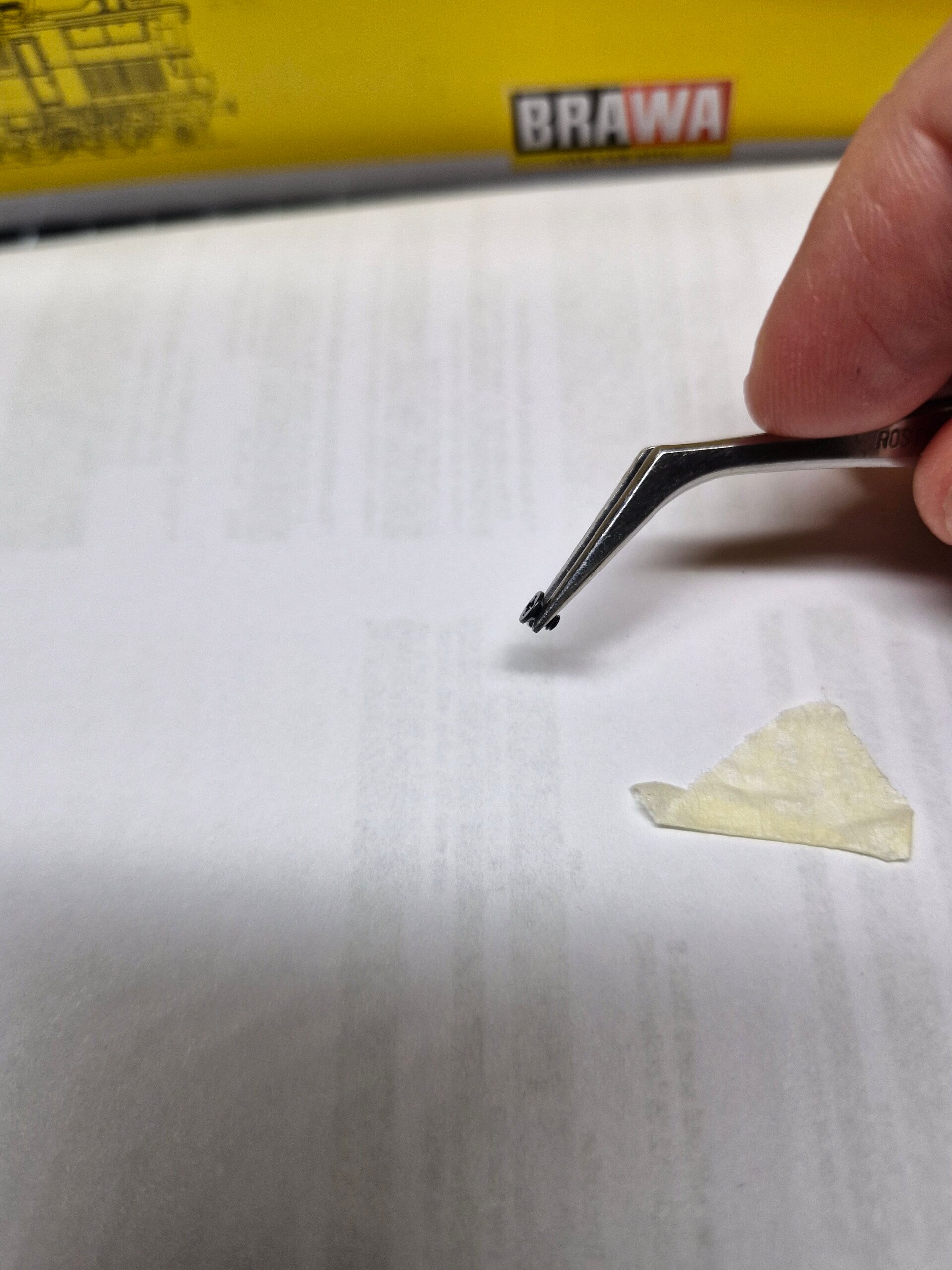

Das erste Problem konnten wir glücklicherweise sofort zuordnen: Die lose Schraube in der Packung war dafür da, das Gehäuse einer Doppellok-Hälfte am Rahmen festzuschrauben. Außerdem bemerkten wir in der Originalverpackung relativ große Ölspuren, was auf eine "Überschmierung" hindeutete.

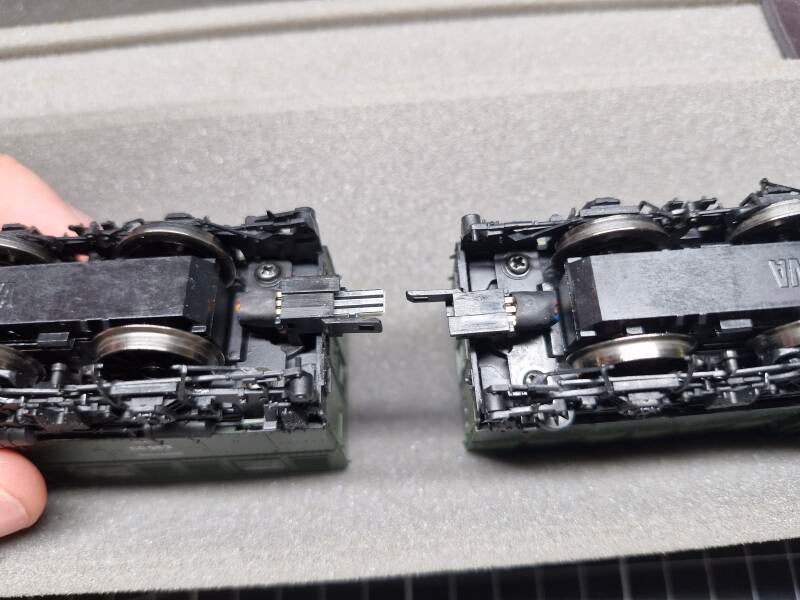

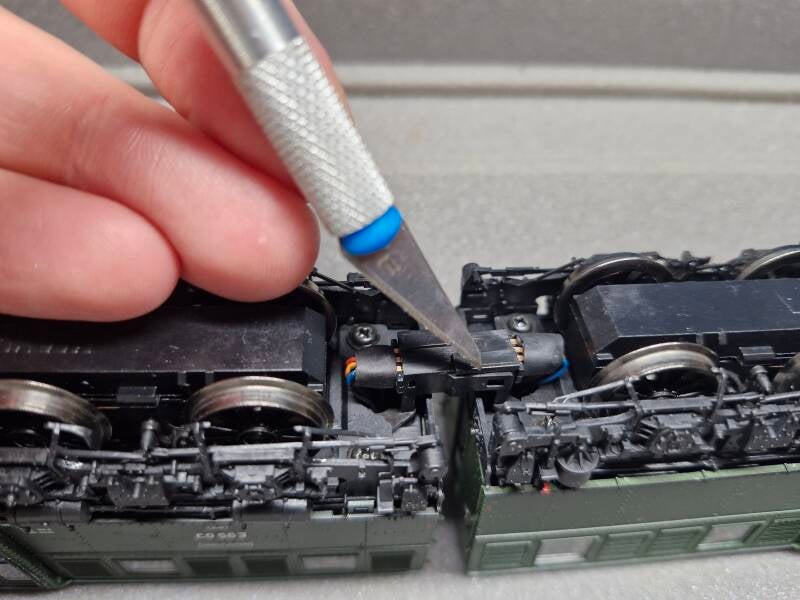

Die beiden Doppellok-Hälften bekommt man übrigens mit etwas Geschick auseinander indem man die beidseitigen Rastnasen der Kupplung beispielsweise mit Cuttern gleichzeitig auseinanderdrückt.

Die erste Testfahrt zeigte sehr schlechtes Fahrverhalten. Neben Schnarr- und Quietschgeräuschen fuhr die Lok auch sehr unregelmäßig und unsynchron [3]. Zumindest der beidseitige Lichtwechsel funktionierte jedoch einwandfrei.

Die Doppellok benötigt im Digitalbetrieb nur einen Decoder. Wenn man also beide Lokhälften auf die Schienen stellt fährt die Hälfte ohne Digitalschnittstelle nicht - obwohl sie ebenfalls einen Motor eingebaut hat. Dies hängt höchstwahrscheinlich damit zusammen, dass Probleme mit Synchronisation, Stromabnahme, etc. vermieden werden sollen. Die beiden Hälften müssen sich also in gekoppeltem Zustand befinden, um synchron und harmonisch fahren zu können. Die Datenübertragung findet dann durch Kabel direkt durch die Kupplung statt.

Die Doppellok-Hälfte mit der digitalen Schnittstelle fährt übrigens auch autonom - zeigt dabei jedoch die selben Probleme im Fahrverhalten wie im gekoppelten Zustand [4].

Manchmal hilft es, die Lok etwas "einzufahren" damit sich Öl und Schmiermittel gleichmäßiger verteilen können. Auch bei dieser Lok schien das aufgrund des beobachteten Fahrverhaltens eine gute Idee zu sein - was sich nach ein paar Minuten jedoch als Fehler herausstellen sollte: Anstatt einer Verbesserung des Fahrveraltens fing die Platine nämlich an, sich unter Last unkontrolliert und sehr schnell zu erhitzen, Sekunden später war Rauch über der Platine auf Höhe des Analogsteckers zu sehen: Ein oder mehrere elektronische Bauteile schienen also verschmort zu sein, und die Lok blieb stehen.

Die nachfolgende Kontrolle brachte zum Vorschein, was schon vermutet wurde: Zumindest 2 elektronische Bauteile des Analogsteckers waren verschmort. Zumindest die Hauptplatine jedoch zeigte keine Beschädigungen - der Schaden schien sich also in Grenzen gehalten zu haben.

Nun gibt es mehrere Möglichkeiten: Entweder war der Stecker schon vorher defekt, oder er konnte aufgrund Überlastung die dabei entstehende Wärme nicht mehr abführen. Überlastung im Analogbetrieb kann beispielsweise durch blockierte Getriebe oder verkeilte Kopplungselemente entstehen: Die Verbraucher (wie der Motor) ziehen dann also mehr und mehr Strom, um die zusätzliche Reibung oder eine Blockade auszugleichen. Wir mussten die Lok also auf jeden Fall zerlegen und weiter untersuchen, um zukünftigen Überlastungen vorzubeugen.. außerdem brauchten wir einen neuen Analogstecker.

Ersatzteile

Der PluX22-Analogstecker ist als Ersatzteil in der Anleitung ausgewiesen, und man bekommt ihn als Artikel 0014762.00 für rund 20 Euro und mit nur wenigen Tagen Lieferzeit vom BRAWA Kundenservice.

Meine weiteren Fragen bezüglich des Problems ließ BRAWA unbeantwortet - man möchte klarerweise, dass die Kunden die Lok zum Service und zur Reparatur direkt zu BRAWA schicken, um dabei auch Geld zu verdienen.. wir wollen jedoch zunächst versuchen, die Lok selbst zu reparieren: Das Einschicken zum Hersteller ist dann die allerletzte Option.

Die Haftreifen sahen noch gut aus, alle LED-Lämpchen leuchteten so, wie sie sollten - wir brauchten also abgesehen vom Stecker keine weiteren Ersatzteile.

Reparatur und Wartung

Den neuen Stecker konnte man einfach von unten in die Hauptplatine der Digital-Lok einstecken - bevor jedoch auch das Ersatzteil wieder überhitzt und kaputt wird mussten wir noch die restlichen mechanischen Komponenten untersuchen und die Lok warten.

Zu diesem Zweck muss man zunächst den unteren Achsdeckel abmachen um die Treibachsen freizulegen. Das ist gar nicht so einfach da sich an allen Seiten Rastnasen befinden - mit viel Gefühl und einem kleinen Schraubenzieher kann dies jedoch bewerkstelligt werden, ohne etwas zu beschädigen.

Dabei werden edle Messing-Zahnräder und Messing-Lager freigelegt welche in einwandfreiem Zustand waren.

Die Treibzahnräder und insbesondere die Radinnenflächen, welche auch der Stromabnahme dienen, können bei dieser Gelegenheit sogleich gereinigt

Um Zugang zum Motor und der Schnecke zu bekommen muss man zunächst 4 Kabel der Hauptplatine ablöten wobei große Vorsicht geboten ist da die Lötstellen sehr klein sind. Spätestens hier bietet sich nun wieder an, Fotos zu machen um die Lok beim Zusammenbau wieder so hinzubekommen, wie sie sein sollte und um alle farbigen Kabel wieder an der richtigen Stelle anzulöten.

Motor, Schnecke und die Kopplung kann man herausnehmen indem man Doppelstege mit jeweils zwei Schräubchen entfernt. Auch hier fand sich Öl im Überfluss, was unseren Verdacht der "Überschmierung" bestätigte.

Nach dem Herausnehmen der Motoren wurden diese sogleich mittels Labornetzteil getestet und präsentierten sich in blendender Verfassung [5]: Nach einer kurzen Schmierung der Lagerstellen laut Anleitung konnten diese also später direkt wieder eingebaut werden.

Nach dem Lösen einer weiteren kleinen Schraube unter dem Ballastgewicht des Rahmens konnte auch das Getriebe ausgebaut werden. Ebenfalls mit einem kleinen Schraubenzieher konnte man dann den inneren Getriebeteil vom äußeren Plastikrahmen lösen - danach wurde es jedoch problematisch da die Zahnradachsen so fest in das Gehäuse eingepresst waren, dass sie sich nicht so ohne weiteres wieder hineinstecken ließen: Auf einen weiteren Auseinanderbau wurde an dieser Stelle also verzichtet und lediglich das überschüssige Öl entfernt.

Die Stromabnahmefedern wurden mit einem Glasfaserstift an den Kontaktflächen zu den Rädern etwas abgeschliffen - auch die Schneckenlager wurden neu geölt.

Nun wurde alles wieder zusammengebaut. Beim anschließenden Test der "analogen" Lokhälfte jedoch zeigte sich ein weiteres Problem das bisher übersehen wurde: Die Kopplung zwischen Motor und Schnecke schien nämlich nicht zu funktioneren - die Schnecke blieb beim Drehen des gekoppelten Motors einfach stehen und drehte sich nicht wie vorgesehen mit [6]. Das deutete darauf hin, dass eine der Passungen des Kopplungssystems nicht mehr funktionierte.

Nach dem neuerlichen Ausbau bestätigte sich der Verdacht: Die Plastik-Kopplungsschale der Schnecke war gebrochen und zeige einen durchgehenden Riss, welchen die Schale der anderen Lokhälfte nicht zeigte - somit funktionierte die Passung nicht mehr, und die Achse drehte durch.

Was tun? Nun kann man entweder ein Original-Ersatzteil bestellen oder versuchen, die Kopplung zu reparieren - beispielsweise mit Kleben. Dies ist bei einigen Plastikarten zwar schwierig - mit Sekundenkleber oder Epoxidharz kann man jedoch durchaus gute Ergebnisse erzielen wenn man es ausprobiert. Für derartige Metall-Plastik-Verbindungen hat sich Loctite 401 bewährt: Zunächst muss man die Verbindung gut entfetten und reinigen sowie die Metall-Welle etwas aufrauhen.

Danach kann man den Kleber sparsam zwischen Koppler und Welle sowie im Riss des Kopplers auftragen. Dabei muss dabei sehr achtsam sein, dass die Lagerung der Schnecke frei von Sekundenkleber bleibt! Während des Aushärtevorgangs kann es außerdem nicht schaden, die Verbindung beispielsweise mit einer Wäscheklammer etwas festzuklemmen.

Nach dem Trocknen kann die Kopplung wieder eingebaut werden und hielt auch einem ersten Belastungstest mit dem Labornetzteil stand [7]: Die Welle kann das Motordrehmoment anscheinend nun wieder wie vorgesehen an das Getriebe übertragen.

Nun kann man, unter Berücksichtigung der Kabelführung, die Platine wieder aufsetzen, anschrauben und die abgelöteten Stromkabel wieder anlöten.

Nun ergab sich die Frage, ob das vorherige Problem der sich erhitzenden Elektronikkomponenten gelöst war oder ob es noch ein anderes Problem gab. Zu diesem Zweck wurden beide Lokhälften aneinandergekuppelt und diesmal auch der Strom mit einem Gleichstrom-Amperemeter gemessen den die Lok auf dem Teststreckenoval abgab.

Am Ende der Testfahrt war jedoch weder eine Überhitzung noch eine übermäßige Stromaufnahme feststellbar: Der Stromverbrauch beider Lokhälften zusammen bewegte sich durchgehend zwischen 300 und 500mA, ein durchaus üblicher Wert für eine Lok mit zwei Motoren im Analogbetrieb [8][9]: Bei einer Blockade oder starker Überhitzung müsste dieser Wert deutlich darüber liegen.

Was jedoch immer noch, vor allem bei Langsamfahrt, zu hören war, war ein penetrantes Quietschen. Die Zuhilfenahme von KI zur Ursachenforschung ergab, dass das Quietschen nicht nur vom Motor, sondern bei diesem speziellen Modell auch von den Stromabnehmern oder der Motorkopplung, welches als Schwachpunkt bekannt ist, kommen könnte - Die Information kam großteils aus dem Stummi-Forum wo vergleichbare Modelle diskutiert wurden.

Somit wurde nochmals einiges versucht, um das Quietschen weiter zu reduzieren - unter anderem eine neuerliche Schmierung der Motorlagerstellen, oberflächliches Einfetten der Kopplung, die Behandlung der Rad-Innenflächen mit Graphit sowie ein paar Tests auf dem Rollenprüfstand um die Ursache festzustellen.

Um die Stromabnahmefedern als Ursache auszuschließen wurde von der KI vorgeschlagen, die Federn einzeln mit einem Zahnstocher während der Fahrt leicht zurückzubiegen - das war jedoch mit etwas Aufwand verbunden, musste dies doch auf einem Rollenprüfstand und von unten mit einem Zahnstocher erfolgen - schlussendlich brachte jedoch auch dieser Test kein Resultat: Es konnten nur die mittleren, längeren Stromabnehmer erreicht werden, und diese waren für das Quietschen nicht verantwortlich.

Ein kleines, aber überschaubares Maß an Quietschgeräuschen bei Langsamfahrt blieb schließlich erhalten - dies könnte beispielsweise von den weiter innen liegenden Stromabnehmern stammen welche bei Langsamfahrt vibrierten - definitiv ausschließen kann man jedoch auch die Motorlager sowie die Kopplungselemente nicht.

Vor der finalen Testfahrt musste noch das Gehäuse aufgesetzt werden. Dadurch konnte man auch den Stromverbrauch der Lok nochmals kontrollieren da diesmal auch die LEDs als Verbraucher dazugeschaltet wurden. Hier musste man sehr darauf achten, dass die kleinen Kabel sich nicht in der Seite des Gehäuses verkeilten - außerdem mussten die Bremsschläuche beidseitig wieder angeschlossen werden.

Die Gehäuseschrauben zwischen den Doppellokhälften konnte man gut mit einem Schraubenzieher festdrehen indem man die Hälften etwas versetzte.

Die finale Testfahrt verlief sehr gut und ohne Probleme - auch die Stromaufnahme änderte sich durch die nun zugeschalteten LED-Beleuchtung fast überhaupt nicht und war nur ein paar Zehntel Ampère über dem vorher gemessenen Wert [10].

Somit war unsere schöne E 95 nun wieder einsatzbereit und ein weiteres tolles Projekt erfolgreich beendet.
